اتصالات آکاردئونی تک بلوز بدون مهار
اتصالات آکاردئونی تک بلوز بدون مهار چیست؟
اتصال آکاردئونی تک بلوز بدون مهار، یکی از انواع اتصالات انعطافپذیر فلزی است که بهمنظور جبران انبساط و انقباض طولی خطوط لوله در اثر تغییرات دمایی مورد استفاده قرار میگیرد. این نوع اتصال دارای یک واحد بلوز از جنس استنلس استیل بوده و فاقد هرگونه مهار داخلی یا خارجی است. به همین دلیل، تنها قادر به جذب حرکات محوری (Axial) بوده و امکان کنترل نیروهای جانبی یا زاویهای را ندارد. اتصالات تک بلوز بدون مهار معمولاً در سیستمهایی نصب میشوند که دارای نقاط مهار ثابت (Anchor) و راهنما (Pipe Guide) بهصورت دقیق و اصولی هستند.
با توجه به عدم وجود المانهای مهارکننده در این نوع اتصال، استفاده صحیح از آن مستلزم طراحی دقیق سیستم لولهکشی و رعایت نکات مهندسی مربوط به محل نصب است. در صورت عدم وجود مهار مناسب، نیروهای ناشی از فشار داخلی میتوانند به تجهیزاتی مانند فلنجها، پمپها یا شیرآلات آسیب وارد کنند. از این رو، این نوع اتصال بیشتر در کاربردهای صنعتی مانند خطوط بخار، سیالات داغ یا سیستمهای فشار بالا که صرفاً حرکت طولی مدنظر است، به کار گرفته میشود. استفاده صحیح از این اتصال، ضمن افزایش طول عمر سیستم، موجب کاهش تنشهای مکانیکی و بهبود عملکرد کلی تجهیزات میگردد.
اتصالات آکاردئونی فلزی
انواع بر اساس پیکربندی
اتصالات آکاردئونی تک بلوز بدون مهار چیست ؟
اتصال آکاردئونی تک بلوز بدون مهار، یکی از انواع اتصالات انعطافپذیر فلزی است که بهمنظور جبران انبساط و انقباض طولی خطوط لوله در اثر تغییرات دمایی مورد استفاده قرار میگیرد. این نوع اتصال دارای یک واحد بلوز از جنس استنلس استیل بوده و فاقد هرگونه مهار داخلی یا خارجی است. به همین دلیل، تنها قادر به جذب حرکات محوری (Axial) بوده و امکان کنترل نیروهای جانبی یا زاویهای را ندارد. اتصالات تک بلوز بدون مهار معمولاً در سیستمهایی نصب میشوند که دارای نقاط مهار ثابت (Anchor) و راهنما (Pipe Guide) بهصورت دقیق و اصولی هستند.
با توجه به عدم وجود المانهای مهارکننده در این نوع اتصال، استفاده صحیح از آن مستلزم طراحی دقیق سیستم لولهکشی و رعایت نکات مهندسی مربوط به محل نصب است. در صورت عدم وجود مهار مناسب، نیروهای ناشی از فشار داخلی میتوانند به تجهیزاتی مانند فلنجها، پمپها یا شیرآلات آسیب وارد کنند. از این رو، این نوع اتصال بیشتر در کاربردهای صنعتی مانند خطوط بخار، سیالات داغ یا سیستمهای فشار بالا که صرفاً حرکت طولی مدنظر است، به کار گرفته میشود. استفاده صحیح از این اتصال، ضمن افزایش طول عمر سیستم، موجب کاهش تنشهای مکانیکی و بهبود عملکرد کلی تجهیزات میگردد.
بلوز فلزی یک قطعه فلزی انعطافپذیر است که بهعنوان بخش کلیدی در اتصالات آکاردئونی به کار میرود. این قطعه از چند پره یا حلقه و لبههای انتهایی تشکیل شده و انعطافپذیری لازم را برای جذب حرکات ناشی از فشار، دما و انبساط یا انقباض سیستمها فراهم میکند. بلوزهای فلزی برای کاربردهای صنعتی طراحی شدهاند و در صنایع مختلف برای انتقال سیالات یا جذب لرزشها و تغییرات مکانیکی به کار میروند.
محصولات شرکت آمــا راهحلهایی سفارشی برای انواع کاربردهای صنعتی و طراحیهای خاص ارائه میدهند و توانایی تولید در اشکال و مواد گوناگون را دارند.
بلوزهای فلزی در انواع مختلفی طراحی و ساخته میشوند که ویژگیهای فنی آنها بسته به نیاز کاربردی تعیین میگردد. این قطعات در اندازههای متنوعی از قطر ۱۵ میلیمتر تا ۱۰ متر تولید میشوند و میتوانند بهصورت تکلایه (Single Ply) یا چندلایه (Multiply) ساخته شوند. انتخاب تعداد لایهها به میزان فشار، حرارت و انعطافپذیری مورد انتظار بستگی دارد.
برای ساخت این بلوزها از مواد گوناگون فلزی استفاده میشود که هر کدام بسته به محیط و شرایط عملیاتی انتخاب میشوند. متداولترین مواد عبارتاند از:
فولاد ضدزنگ آستنیتی (Austenitic Stainless Steel)
فولاد دوبلکس (Duplex)
آلیاژهای نیکل
فولادهای کمآلیاژ و کربنی
تیتانیوم و دیگر فلزات مقاوم در برابر خوردگی و دما
اجزای اصلی یک بلوز فلزی شامل پرهها یا حلقهها (Convolutions) است که بخش انعطافپذیر بلوز را تشکیل میدهند. این پرهها وظیفه جذب حرکات مکانیکی و تغییرات دما یا فشار را دارند. لبههای انتهایی (Ends) نیز بخشهایی بدون پره هستند که برای اتصال به سایر اجزای سیستم مورد استفاده قرار میگیرند. در برخی طراحیها، طوقهای تقویتی برای افزایش استحکام نواحی اتصال و تسهیل فرآیند جوشکاری به کار میروند.
در طراحی یک بلوز فلزی، فاکتورهایی مانند میزان انعطافپذیری (ضریب فنریت)، طول عمر کاری مورد انتظار، مقاومت در برابر خوردگی سیال عبوری، تحمل دمای بالا و مقاومت در برابر فشار نقش اساسی دارند. انتخاب درست مواد و شکل هندسی پرهها، تأثیر مستقیمی بر عملکرد بلوز دارد و این طراحیها معمولاً با محاسبات مهندسی و مدلسازیهای دقیق ریاضی پشتیبانی میشوند.
بلوزهای فلزی آمـــا بر اساس استانداردهای بینالمللی معتبر از جمله EJMA (انجمن جهانی تولیدکنندگان اتصالات آکاردئونی)، ASME Section VIII و EN 14917 طراحی و تولید میشوند تا اطمینان از کیفیت، ایمنی و عملکرد آنها در صنایع حساس حاصل گردد.
استانداردهای طراحی و ساخت
بلوزهای فلزی آمــا مطابق با معتبرترین استانداردهای بینالمللی طراحی و تولید میشوند:
EJMA: انجمن جهانی تولیدکنندگان اتصالات آکاردئونی؛ مرجع اصلی در تعیین روشهای طراحی، تست و ساخت بلوزها
ASME Section VIII: استاندارد فشار طراحی شده برای مخازن تحت فشار که بلوزهای فلزی نیز شامل آن هستند
EN 14917: استاندارد اروپایی برای اتصالات انعطافپذیر فلزی
اتصالات آکاردئونی فلزی
انواع بر اساس پیکربندی
MFA

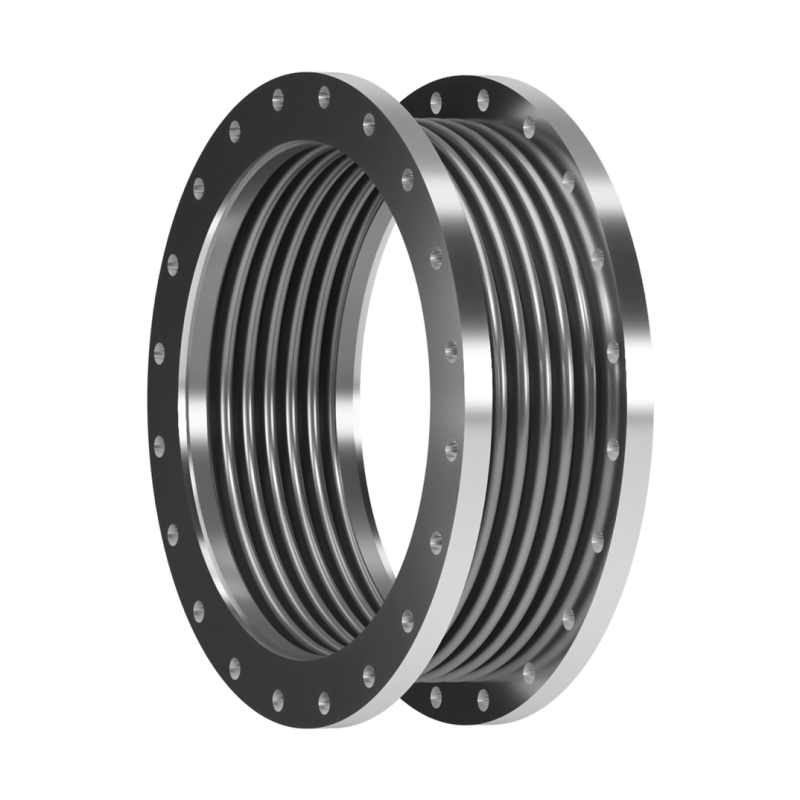

این نوع از انبساط از یک دم تک مجهز به فلنج های ثابت تشکیل شده است.
MTE
این نوع از انبساط از یک دم منفرد مجهز به رزوه های خارجی BSP یا NPT تشکیل شده است.
MQP
اتصالات انبساط فلزی نوع MQP Quick Press برای سیستم های HVAC (گرمایش، تهویه و تهویه مطبوع).
اتصال آکاردئونی تک بلوز بدون مهار (Single Unrestrained Metal Bellows): انتخابی ساده اما حساس
مقدمه
اتصالات آکاردئونی تک بلوز بدون مهار (Single Expansion Joints) یکی از رایجترین انواع مفصلهای انبساطی فلزی در سیستمهای لولهکشی است. این اتصال به دلیل طراحی ساده و ابعاد جمعوجور، در بسیاری از کاربردهای صنعتی و ساختمانی استفاده میشود. با وجود ظاهر ساده، این قطعه نیاز به محاسبه دقیق دارد تا عملکرد مناسب و ایمنی سیستم تضمین شود.
ساختار فنی تک بلوز بدون مهار
این نوع اتصال از یک بخش چیندار فلزی (بلوز) تشکیل شده که در دو طرف خود به اتصالات فلنجی، جوشی یا رزوهای مجهز است. عدم وجود هرگونه مهار مکانیکی یا بازوهای کنترل فشار (مثل Tie Rods یا Hinges) باعث میشود این اتصال فقط برای جذب حرکت محوری (Axial Movement) مناسب باشد و فشار واکنشی ناشی از انبساط را به صورت کامل به سیستم منتقل کند.
اجزای اصلی:
بلوز موجدار فلزی (از جنس استنلس استیل یا اینکنل)
انتهای فلنجی، جوشی یا رزوهای
نوار تقویتی یا رینگ داخلی در صورت نیاز
عملکرد و مکانیزم جذب حرکت
بلوز تک بدون مهار میتواند تغییرات طولی ناشی از انبساط یا انقباض حرارتی را در یک مسیر خطی جبران کند. اما چون فاقد مهار داخلی است، هرگونه نیروی واکنشی (Thrust Force) را به فلنج یا قطعه متصل منتقل میکند. بنابراین استفاده از آن نیازمند وجود تکیهگاههای ثابت و هدایتکنندههای دقیق (Guides, Anchors) در طراحی سیستم پایپینگ است.
متریال متداول
برای ساخت این نوع اتصال از متریالهایی استفاده میشود که علاوه بر انعطافپذیری، مقاومت دمایی و شیمیایی بالایی داشته باشند:
Stainless Steel 304 / 316L: پرکاربرد و مقاوم در برابر خوردگی
Inconel 625: مناسب برای دماهای بالا و شرایط خاص
Hastelloy C276: ضد خوردگی در محیطهای اسیدی
کاربردها در صنعت
لولهکشی سیستمهای گرمایشی و بخار
مبدلهای حرارتی و بویلرها
توربینها، کمپرسورها و پمپها
خطوط انتقال گازهای صنعتی
پالایشگاهها و پتروشیمیها
نیروگاهها و تأسیسات حرارتی
MWA
این نوع اتصالات انبساطی از یک دمنده منفرد با انتهای جوش تشکیل شده است.
MFG
این نوع از انبساط از یک دم تک مجهز به فلنج های شناور تشکیل شده است.
MTI
این نوع اتصال انبساطی از یک دمنده منفرد مجهز به رزوه های داخلی BSP یا NPT تشکیل شده است.
مزایای استفاده از تک بلوز بدون مهار
✅ طراحی ساده و سبک
✅ قیمت تمامشده پایینتر نسبت به مدلهای مهاردار
✅ نصب آسان در فضاهای محدود
✅ مناسب برای حرکات خطی کوچک تا متوسط
✅ قابلیت استفاده در محیطهای با دمای بالا
محدودیتها و الزامات نصب
این نوع اتصال به دلیل انتقال کامل نیروی فشاری به لوله، باید حتماً در سیستمی نصب شود که دارای تکیهگاههای ثابت قدرتمند باشد. عدم رعایت این نکته میتواند منجر به آسیب به فلنجها، شکستن لوله یا نشت سیال شود.
برخی خطاهای رایج در نصب:
عدم استفاده از Anchor در دو طرف اتصال
نبود راهنمای لوله (Pipe Guides)
اعمال کشش اولیه به اتصال
استفاده در خطوطی با حرکت جانبی یا زاویهای
نصب معکوس جهت جریان در برخی مدلها
تست و کنترل کیفیت در آما فلکس
تمام اتصالات آکاردئونی تک بلوز بدون مهار تولیدی آما فلکس تحت تستهای دقیق قرار میگیرند:
تست هیدرواستاتیک تا فشار طراحی
تست نشتی با گاز خشک (Air Leak Test)
تست ابعادی و کنترل ضخامت موجها
آنالیز متریال طبق گواهی Mill Test Certificate
استانداردهای مورد استفاده
EJMA – Expansion Joint Manufacturers Association
ASME B31.1 / B31.3 برای خطوط فشار بالا
ISO 10380 برای عمر سیکل و عملکرد بلندمدت
DIN / EN 14917 برای اتصالات فلزی انعطافپذیر
چرا از آما فلکس بخریم؟
آما فلکس به عنوان تولیدکننده تخصصی اتصالات انبساطی، انواع تک بلوز بدون مهار را با مشخصات سفارشی و کنترل کیفیت دقیق ارائه میدهد. مزایای همکاری با ما:
🔧 تولید با متریال اصل و مقاوم
📐 طراحی اختصاصی برای هر پروژه
🔍 ارائه مدارک فنی و تست
🚚 تحویل سریع به سراسر کشور
🛠 امکان مشاوره پیش از خرید
جمعبندی
اتصالات آکاردئونی تک بلوز بدون مهار با وجود طراحی سادهشان، نقش بسیار مهمی در حفظ سلامت سیستمهای لولهکشی صنعتی دارند. با انتخاب صحیح، طراحی مناسب، و نصب اصولی، این اتصالات میتوانند عملکردی پایدار و مطمئن در محیطهای صنعتی سخت داشته باشند.
