اتصالات آکاردونی دو لولایی چیست ؟

این مدل برای جذب حرکات جانبی و زاویه ای تنها در یک صفحه طراحی شده است.

از دو بلوز ساخته شده است که توسط یک لوله اتصال به هم متصل شده اند و با انتهای جوش یا فلنج ها به اضافه یک سیستم مفصلی دوتایی مجهز شده اند.

مکانیسم های لولا به گونه ای طراحی شده اند که فشار رانش را در خود جای دهند.

بلوز فلزی یک قطعه فلزی انعطاف‌پذیر است که به‌عنوان بخش کلیدی در اتصالات آکاردئونی به کار می‌رود. این قطعه از چند پره یا حلقه و لبه‌های انتهایی تشکیل شده و انعطاف‌پذیری لازم را برای جذب حرکات ناشی از فشار، دما و انبساط یا انقباض سیستم‌ها فراهم می‌کند. بلوزهای فلزی برای کاربردهای صنعتی طراحی شده‌اند و در صنایع مختلف برای انتقال سیالات یا جذب لرزش‌ها و تغییرات مکانیکی به کار می‌روند.
محصولات شرکت آمــا راه‌حل‌هایی سفارشی برای انواع کاربردهای صنعتی و طراحی‌های خاص ارائه می‌دهند و توانایی تولید در اشکال و مواد گوناگون را دارند.

بلوزهای فلزی در انواع مختلفی طراحی و ساخته می‌شوند که ویژگی‌های فنی آن‌ها بسته به نیاز کاربردی تعیین می‌گردد. این قطعات در اندازه‌های متنوعی از قطر ۱۵ میلی‌متر تا ۱۰ متر تولید می‌شوند و می‌توانند به‌صورت تک‌لایه (Single Ply) یا چندلایه (Multiply) ساخته شوند. انتخاب تعداد لایه‌ها به میزان فشار، حرارت و انعطاف‌پذیری مورد انتظار بستگی دارد.

برای ساخت این بلوزها از مواد گوناگون فلزی استفاده می‌شود که هر کدام بسته به محیط و شرایط عملیاتی انتخاب می‌شوند. متداول‌ترین مواد عبارت‌اند از:

فولاد ضدزنگ آستنیتی (Austenitic Stainless Steel)
فولاد دوبلکس (Duplex)
آلیاژهای نیکل
فولادهای کم‌آلیاژ و کربنی
تیتانیوم و دیگر فلزات مقاوم در برابر خوردگی و دما

اجزای اصلی یک بلوز فلزی شامل پره‌ها یا حلقه‌ها (Convolutions) است که بخش انعطاف‌پذیر بلوز را تشکیل می‌دهند. این پره‌ها وظیفه جذب حرکات مکانیکی و تغییرات دما یا فشار را دارند. لبه‌های انتهایی (Ends) نیز بخش‌هایی بدون پره هستند که برای اتصال به سایر اجزای سیستم مورد استفاده قرار می‌گیرند. در برخی طراحی‌ها، طوق‌های تقویتی برای افزایش استحکام نواحی اتصال و تسهیل فرآیند جوشکاری به کار می‌روند.

در طراحی یک بلوز فلزی، فاکتورهایی مانند میزان انعطاف‌پذیری (ضریب فنریت)، طول عمر کاری مورد انتظار، مقاومت در برابر خوردگی سیال عبوری، تحمل دمای بالا و مقاومت در برابر فشار نقش اساسی دارند. انتخاب درست مواد و شکل هندسی پره‌ها، تأثیر مستقیمی بر عملکرد بلوز دارد و این طراحی‌ها معمولاً با محاسبات مهندسی و مدل‌سازی‌های دقیق ریاضی پشتیبانی می‌شوند.

بلوزهای فلزی آمـــا بر اساس استانداردهای بین‌المللی معتبر از جمله EJMA (انجمن جهانی تولیدکنندگان اتصالات آکاردئونی)، ASME Section VIII و EN 14917 طراحی و تولید می‌شوند تا اطمینان از کیفیت، ایمنی و عملکرد آن‌ها در صنایع حساس حاصل گردد.

استانداردهای طراحی و ساخت

بلوزهای فلزی آمــا مطابق با معتبرترین استانداردهای بین‌المللی طراحی و تولید می‌شوند:

- EJMA: انجمن جهانی تولیدکنندگان اتصالات آکاردئونی؛ مرجع اصلی در تعیین روش‌های طراحی، تست و ساخت بلوزها
- ASME Section VIII: استاندارد فشار طراحی شده برای مخازن تحت فشار که بلوزهای فلزی نیز شامل آن هستند
- EN 14917: استاندارد اروپایی برای اتصالات انعطاف‌پذیر فلزی

FY

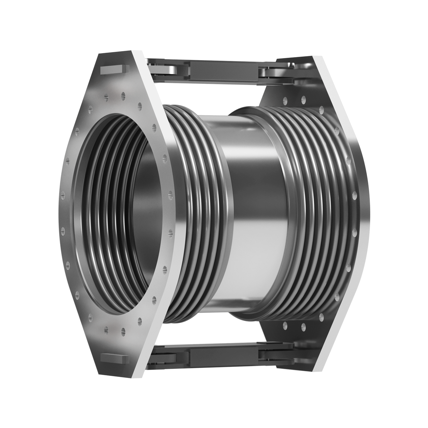

اتصال انبساط لولایی دوبل با فلنج.

اتصالات آکاردئونی دو لولایی آما فلکس – مدیریت حرفه‌ای حرکت زاویه‌ای در دو جهت

در بسیاری از سامانه‌های لوله‌کشی صنعتی، انبساط حرارتی و ارتعاشات ناشی از دما و فشار، چالش‌ بزرگی ایجاد می‌کنند که در صورت بی‌توجهی، منجر به آسیب‌های جدی در تجهیزات می‌شود. اتصالات آکاردئونی دو لولایی (Double Hinged Expansion Joints) یکی از راهکارهای پیشرفته برای کنترل حرکت زاویه‌ای در دو جهت متفاوت است. در سایت آما فلکس، ما این اتصالات را با طراحی مهندسی‌شده، متریال مقاوم و کنترل کیفیت کامل تولید می‌کنیم.

ساختار فنی و عملکرد

اتصال آکاردئونی دو لولایی از دو بلوز فلزی و مجموعه‌ای از دو جفت مکانیزم لولایی (Hinge Assembly) تشکیل شده که بین آن‌ها قرار دارد. لولاهای نصب‌شده به گونه‌ای طراحی می‌شوند که هر کدام تنها اجازه حرکت در یک صفحه خاص را بدهند. وقتی این لولاها در صفحات عمود بر هم تنظیم شوند، کل سیستم قادر خواهد بود حرکت زاویه‌ای ترکیبی در دو جهت مختلف را جذب کند.

این طراحی پیشرفته در عین حال از انتقال نیروی رانش داخلی به نقاط اتصال جلوگیری می‌کند، زیرا فشار داخلی توسط خود سیستم لولایی مهار می‌شود. بنابراین نیازی به استفاده از انکرهای سنگین یا راهنماهای زیاد در مسیر لوله نیست.

تفاوت با اتصال لولایی تک

در حالی که اتصال لولایی معمولی فقط اجازه حرکت زاویه‌ای در یک جهت خاص (یک صفحه) را می‌دهد، اتصال دو لولایی این امکان را ایجاد می‌کند که تغییر زاویه در دو محور مجزا کنترل شود. این ویژگی آن را برای سیستم‌هایی که دارای تغییر مسیر یا انبساط در دو جهت هستند، بسیار مناسب می‌کند. در واقع می‌توان گفت اتصال دو لولایی عملکردی مشابه سیستم گیمبال دارد، با این تفاوت که طراحی آن ساده‌تر و اقتصادی‌تر است.

کاربردهای متداول اتصال دو لولایی

سیستم‌های لوله‌کشی نیروگاه‌ها با تغییر جهت چندگانه
خطوط انتقال بخار یا سیالات داغ در پالایشگاه‌ها
سامانه‌های پایپینگ بزرگ با نیاز به مدیریت دقیق انبساط
پروژه‌هایی که محدودیت فضایی برای گاید و انکر دارند
خطوط انتقال گازهای فرآیندی با دمای بالا

اتصالات دو لولایی در صنایعی همچون نفت و گاز، پتروشیمی، صنایع فولاد، انرژی و فرآیندهای شیمیایی بسیار پرکاربرد هستند.

طراحی و تولید در آما فلکس

در مجموعه آما فلکس، طراحی اتصالات دو لولایی با در نظر گرفتن پارامترهای دقیق مهندسی صورت می‌گیرد. تیم فنی ما قبل از تولید، مشخصات دقیق پروژه شامل فشار کاری، دمای سیال، نوع حرکت، تعداد سیکل و محل نصب را بررسی کرده و بر اساس استانداردهای EJMA، ASME B31.3 و DIN مدل مناسب را طراحی می‌کند.

ویژگی‌های اتصالات تولیدی ما:

بلوز استنلس استیل (SS 316L / 321 / 304) یا اینکونل برای دما و فشار بالا
طراحی ماژولار جهت مونتاژ آسان
لولاهای صنعتی با بلبرینگ یا پین مقاوم
تست هیدروستاتیک تا 1.5 برابر فشار طراحی
بازرسی چشمی، NDT و کنترل خستگی
طول عمر بالا، مناسب برای شرایط سیکلی مکرر
قابلیت تحویل با مدارک فنی و گواهی تست

MW

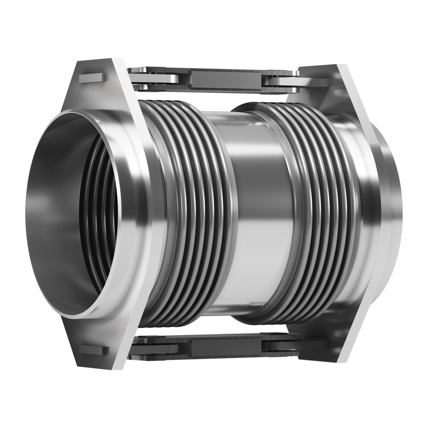

اتصال انبساط دو لولایی با انتهای جوش.

مزایای استفاده از اتصال دو لولایی

جذب همزمان دو حرکت زاویه‌ای: این مدل برای مسیرهای دارای چرخش یا زانوهای پشت سر هم عالی عمل می‌کند.
مهار نیروی رانش داخلی: لولاها نیروهای فشاری داخلی را جذب می‌کنند، بنابراین نیازی به طراحی انکر سنگین در مسیر نیست.
کاهش استهلاک سایر اجزای سیستم: با حذف نیروهای اضافی، عمر فلنج‌ها، شیرآلات و اتصالات مجاور افزایش می‌یابد.
افزایش ایمنی سیستم: حرکت‌ها به‌طور کامل تحت کنترل بوده و از تغییر فرم یا ترک در بلوز جلوگیری می‌شود.
نصب و راه‌اندازی سریع‌تر: به دلیل عدم نیاز به مهاربندهای خاص، نصب این مدل‌ها ساده‌تر و سریع‌تر انجام می‌شود.

نکات مهم در انتخاب و استفاده

زاویه حرکت هر لولا محدود است؛ بنابراین باید دامنه حرکتی سیستم به‌درستی محاسبه شود.
فاصله بین لولاها و زاویه قرارگیری آن‌ها در عملکرد نهایی بسیار تاثیرگذار است.
باید اطمینان حاصل شود که اتصال دچار پیچش یا کشیدگی اضافی در حین نصب نمی‌شود.
انتخاب متریال بر اساس نوع سیال، دمای محیط و شرایط خوردگی انجام شود.
قبل از نصب، دیتاشیت و نقشه اتصال به‌طور کامل مطالعه و رعایت شود.

تست و کنترل کیفیت در آما فلکس

تمام اتصالات آکاردئونی دو لولایی تولیدشده توسط آما فلکس، پیش از ارسال به مشتری، تحت مجموعه‌ای از تست‌ها قرار می‌گیرند که شامل موارد زیر هستند:

هیدروتست با فشار 1.5 برابر طراحی
تست نشتی Helium یا آب صابون
تست خستگی (Fatigue Test) در صورت سفارش
تست ضخامت و متریال با PMI
بازرسی چشمی جوش (VT)
تست نفوذ رنگ (PT) روی جوش‌ها
گزارش کنترل کیفیت کامل

ما بر این باوریم که کیفیت فقط در ظاهر اتصال نیست، بلکه در عملکرد بلندمدت آن است.

چرا آما فلکس؟

آما فلکس یکی از معدود تولیدکنندگان داخلی است که توانایی طراحی و ساخت اتصالات دو لولایی برای شرایط خاص را دارد. از جمله مزایای رقابتی ما:

طراحی اختصاصی براساس شرایط پروژه شما
استفاده از متریال اروپایی با گواهی
تیم فنی باتجربه در پروژه‌های نیروگاهی و پالایشگاهی
ارائه فایل STEP، نقشه دوبعدی و دیتاشیت فنی
خدمات پس از فروش و نصب در محل

نتیجه‌گیری

اگر پروژه شما نیاز به جذب حرکت زاویه‌ای در دو جهت دارد و فشار داخلی سیستم نیز قابل توجه است، اتصال آکاردئونی دو لولایی راهکار ایده‌آلی است. با انتخاب این نوع اتصال از آما فلکس، نه‌تنها عملکرد مکانیکی سیستم پایپینگ خود را بهینه می‌کنید، بلکه از بروز مشکلاتی مانند خستگی بلوز، نشت، یا ترک ساختاری جلوگیری خواهید کرد.
