قالب گیری استاندارد
قالب گیری استاندارد چیست ؟

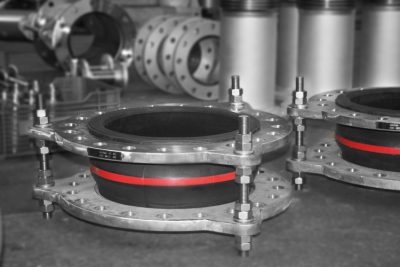

اینها اتصالات انبساط استاندارد قالبگیری شده یا سفارشی هستند که از بدنه لاستیکی با کیفیت بالا و فلنجهای شناور تشکیل شدهاند.
دم لاستیکی: EPDM تقویت شده، EPDM HT، نیتریل، مشخصات. نیتریل، نیتریل سفید، Hypalon، SBR، Viton®، کلروپرن و غیره.
فلنج: فولاد کربنی با روکش روی به صورت استاندارد. همچنین در فولادهای کربنی گالوانیزه گرم، فولاد ضد زنگ و غیره حفاری شده با استانداردهای EN و ANSI موجود است. در صورت درخواست، فلنج هایی نیز در دسترس هستند که مطابق با استانداردهای JIS و AWWA سوراخ شده اند.
برای کاربردهای خلاء، یک حلقه داخلی خلاء فولادی ضد زنگ تعبیه شده است.
ساختار قالب گیری استاندارد از DN 32 تا DN 600 (برای ابعاد استاندارد به جدول مراجعه کنید). اندازه های بزرگتر را می توان به صورت سفارشی تا DN 6000 تهیه کرد.
قالب گیری استاندارد چیست ؟
اینها اتصالات انبساط استاندارد قالبگیری شده یا سفارشی هستند که از بدنه لاستیکی با کیفیت بالا و فلنجهای شناور تشکیل شدهاند.
دم لاستیکی: EPDM تقویت شده، EPDM HT، نیتریل، مشخصات. نیتریل، نیتریل سفید، Hypalon، SBR، Viton®، کلروپرن و غیره.
فلنج: فولاد کربنی با روکش روی به صورت استاندارد. همچنین در فولادهای کربنی گالوانیزه گرم، فولاد ضد زنگ و غیره حفاری شده با استانداردهای EN و ANSI موجود است. در صورت درخواست، فلنج هایی نیز در دسترس هستند که مطابق با استانداردهای JIS و AWWA سوراخ شده اند.
برای کاربردهای خلاء، یک حلقه داخلی خلاء فولادی ضد زنگ تعبیه شده است.
ساختار قالب گیری استاندارد از DN 32 تا DN 600 (برای ابعاد استاندارد به جدول مراجعه کنید). اندازه های بزرگتر را می توان به صورت سفارشی تا DN 6000 تهیه کرد.
لرزه گیر های لاستیکی آما
انواع
MAC-WT

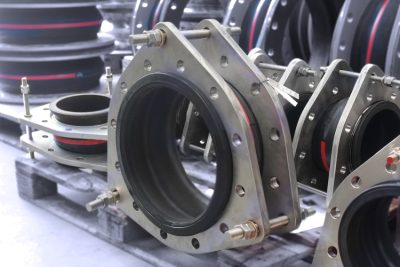

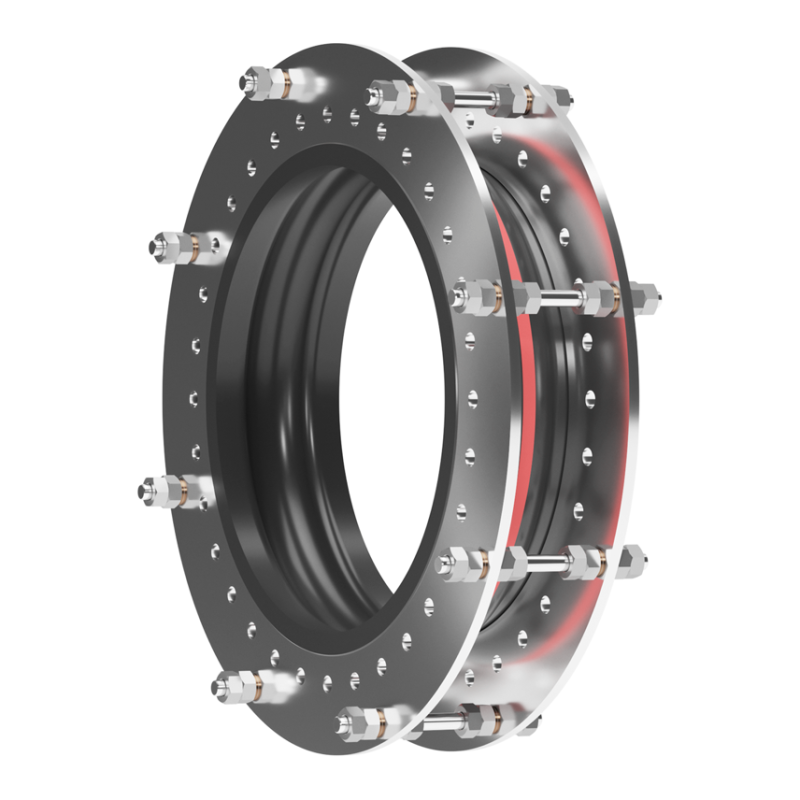

به عنوان MAC-W اما دارای واحدهای کنترل/سیستم میله کراوات. مجموعه واحد کنترل سیستمی از 2 یا چند میله کنترلی است که در سرتاسر درز انبساط از فلنج به فلنج دیگر قرار می گیرد تا حداکثر انبساط/انقباض مجاز اتصال انبساط را تنظیم کند و فشار رانش را در خود جای دهد. در اکثر کاربردها برای جلوگیری از آسیب ناشی از حرکات بیش از حد لوله توصیه می شود، هر میله دارای مهره های دوتایی در هر انتها است تا درز انبساط را از کشش بیش از حد و واشرهای کروی حفظ کند تا امکان حرکات جانبی، زاویه ای و برخی از پیچشی را فراهم کند و همچنین ناهماهنگی های متوسط لوله ها را در خود جای دهد.
MAC-W
یک اتصال انبساط بدون قوس تک قوس با کیفیت بالا یا سفارشی ساخته شده متشکل از یک زیر لاستیکی که دارای فلنج های شناور است.
این مدل تمام حرکات را در هر طول لوله کشی جذب می کند.
اتصالات انبساط مهار نشده تحت فشار نیروی محوری قابل توجهی را بر روی خط لوله اعمال می کند، یعنی لنگرها. ضروری است که زمانی که درز انبساط برای اولین بار تحت فشار قرار می گیرد، بررسی شود تا اطمینان حاصل شود که کشش پیش بینی نشده دم وجود ندارد. اگر حرکت غیرقابل پیش بینی مشهود باشد، راهنماها یا لنگرهای لوله باید بررسی شوند تا اطمینان حاصل شود که آنها به درستی و به اندازه کافی برای انجام وظیفه نصب شده اند.
ابعاد استاندارد MAC-W و MAC-WT
ابعاد خاص را می توان به صورت سفارشی ارائه کرد
| DN | طول (میلی متر) | فشرده سازی (mm) | پسوند (mm) | جانبی (میلی متر) | زاویه ای (درجه) | پرس کاری (نوار) |
|---|---|---|---|---|---|---|
| 25/32 | 130 و 150 | 30 | 20 | 20 | 35 | 16 |
| 40 | 130 و 50 | 30 | 20 | 20 | 35 | 16 |
| 50 | 130 و 150 | 30 | 20 | 20 | 35 | 16 |
| 65 | 130 و 150 | 30 | 20 | 20 | 30 | 16 |
| 80 | 130 و 150 | 30 | 20 | 20 | 30 | 16 |
| 100 | 130 و 150 | 30 | 20 | 20 | 25 | 16 |
| 125 | 130 و 150 | 30 | 20 | 20 | 25 | 16 |
| 150 | 130 و 150 | 30 | 20 | 20 | 15 | 16 |
| 200 | 130 و 200 | 30 | 20 | 20 | 15 | 16 |
| 250 | 130 و 200 | 30 | 20 | 20 | 10 | 16 |
| 300 | 130 و 200 | 30 | 20 | 20 | 10 | 16 |
| 350 | 200 | 30 | 20 | 20 | 10 | 10 |
| 400 | 200 | 30 | 20 | 20 | 10 | 10 |
| 450 | 200 | 30 | 20 | 20 | 10 | 10 |
| 500 | 200 | 30 | 20 | 20 | 10 | 10 |
| 600 | 200 | 30 | 20 | 20 | 6 | 10 |
