داگ بون چیست ؟

مفصل انبساط نوع داگ بون به عنوان اتصال انعطاف پذیر بین توربین ها و کندانسورها استفاده می شود. این درز انبساط اگزوز توربین به عنوان یک اتصال انعطاف پذیر در نیروگاه ها استفاده می شود و پرکاربردترین درز انبساط توربین به کندانسور در حال استفاده است.

یکی از عملکردهای اصلی اتصال انبساط داگ بون جذب انبساط حرارتی تفاضلی بین توربین بخار و کندانسور در حالی که حداقل نیروها و گشتاورها را بر روی فلنج خروجی توربین وارد می کند. توربین های بخار در انواع پیکربندی های اگزوز مانند اگزوز پایین، اگزوز محوری و اگزوز بالا وجود دارند. هر پیکربندی دارای الزامات طراحی و عملکرد منحصر به فرد برای اتصال انبساط است. اتصال انبساط باید تحت طیف وسیعی از شرایط عملیاتی رضایت بخش عمل کند تا از عملکرد قابل اعتماد سیستم کندانسور توربین اطمینان حاصل شود.

آمــا با بالاترین کیفیت اتصالات انبساط کننده نوع داگ بون را ارائه می دهد.

لرزه گیر های لاستیکی آما

کنترل کیفیت در لرزه گیرهای لاستیکی آما

انواع

مفاصل انبساطی داگ بون

به عنوان یک اتصال انعطاف پذیر در نیروگاه ها، پرکاربردترین توربین برای اتصال انبساط کندانسور در حال استفاده است.

مفاصل انبساط داگ بون

به عنوان یک اتصال انعطاف پذیر در نیروگاه ها، پرکاربردترین توربین برای اتصال انبساط کندانسور در حال استفاده است.

تسمه قالبی ضربی

ساختار قالب‌گیری شده از لایه‌های پارچه آغشته به لاستیک، پوشش لاستیکی و اتصال بی‌انتها به ابعاد محیطی خاص. مفاصل انبساط استخوان سگ را می توان از نئوپرن (پلی کلروپرن) یا EPDM (پلیمر اتیلن پروپیلن) ساخت.

عرض کلی استاندارد	240 میلی متر (9-3/8 اینچ)
مواد لاستیکی	EPDM یا نئوپرن
تقویت کننده ها	6 (استاندارد) یا 8 لایه پلی استر 500 تار x 500 پر استحکام کششی.
دستگیره ها	32 میلی متر (1-1/4 اینچ) قطر
هسته	طناب پلی پروپیلن 16 میلی متری (5/8 اینچی).

سرعت حرکات (برای عرض استاندارد 240 میلی متر)

فشرده سازی محوری	25 میلی متر (1 اینچ)
پسوند محوری	3 میلی متر (1/8 اینچ)
حرکت جانبی	12 میلی متر (1/2 اینچ)

درجه بندی حداکثر دما

EPDM	121 درجه سانتیگراد (250 درجه فارنهایت) پیوسته 194 درجه سانتیگراد (350 درجه فارنهایت) متناوب (حداکثر 36 ساعت طول عمر)
نئوپرن	107 درجه سانتیگراد (225 درجه فارنهایت) پیوسته 152 درجه سانتیگراد (275 درجه فارنهایت) متناوب (حداکثر 36 ساعت طول عمر)

لاینر داخلی

آستر داخلی یک جریان صاف را تضمین می کند، دم را از ارتعاشات ناشی از جریان محافظت می کند، اصطکاک را به حداقل می رساند و از دم در برابر فرسایش محافظت می کند.

اتصال به پایان می رسد

در مواد فولاد کربنی به عنوان استاندارد، می توان آنها را با میله های فرود یا انتهای جوش برای جوشکاری به کانال مشتری یا با فلنج های سوراخ شده برای مطابقت با تجهیزات مشتری عرضه کرد.

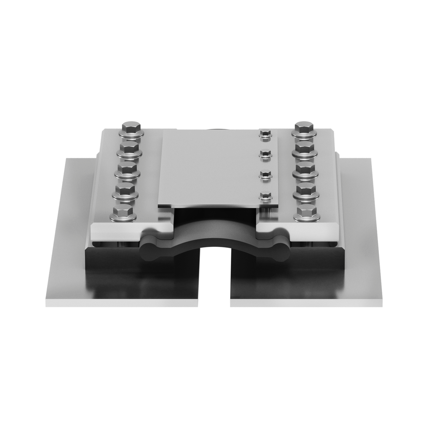

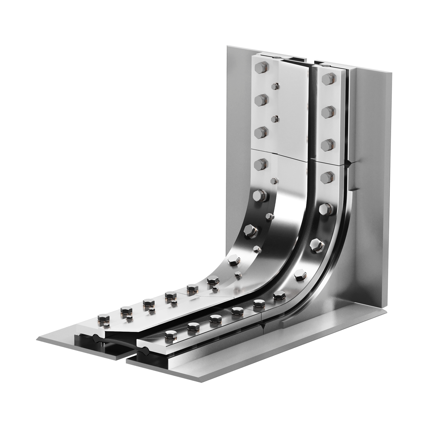

گیره

اتصال انبساط تسمه لاستیکی از دو طرف مجهز به دستگیره های لاستیکی خود آب بند است که با استفاده از گیره های ماشینکاری شده طراحی شده مخصوص که محکم بودن را تضمین می کند به قطعات فلزی متصل کننده چسبانده می شود. گیره های ماشین کاری شده و پیچ و مهره ها سفتی نشت را در حین کار تضمین می کنند. اگر قرار باشد اتصال انبساط به کندانسور و توربین پیچ شود، گیره‌های دو طرف آن به یک فلنج جوش داده می‌شوند. اگر قرار است اتصال انبساط به توربین یا کندانسور جوش داده شود، گیره ها به قطعه پرکننده انتهای جوش جوش داده می شوند.
